氣體超聲波流量計
產品概述

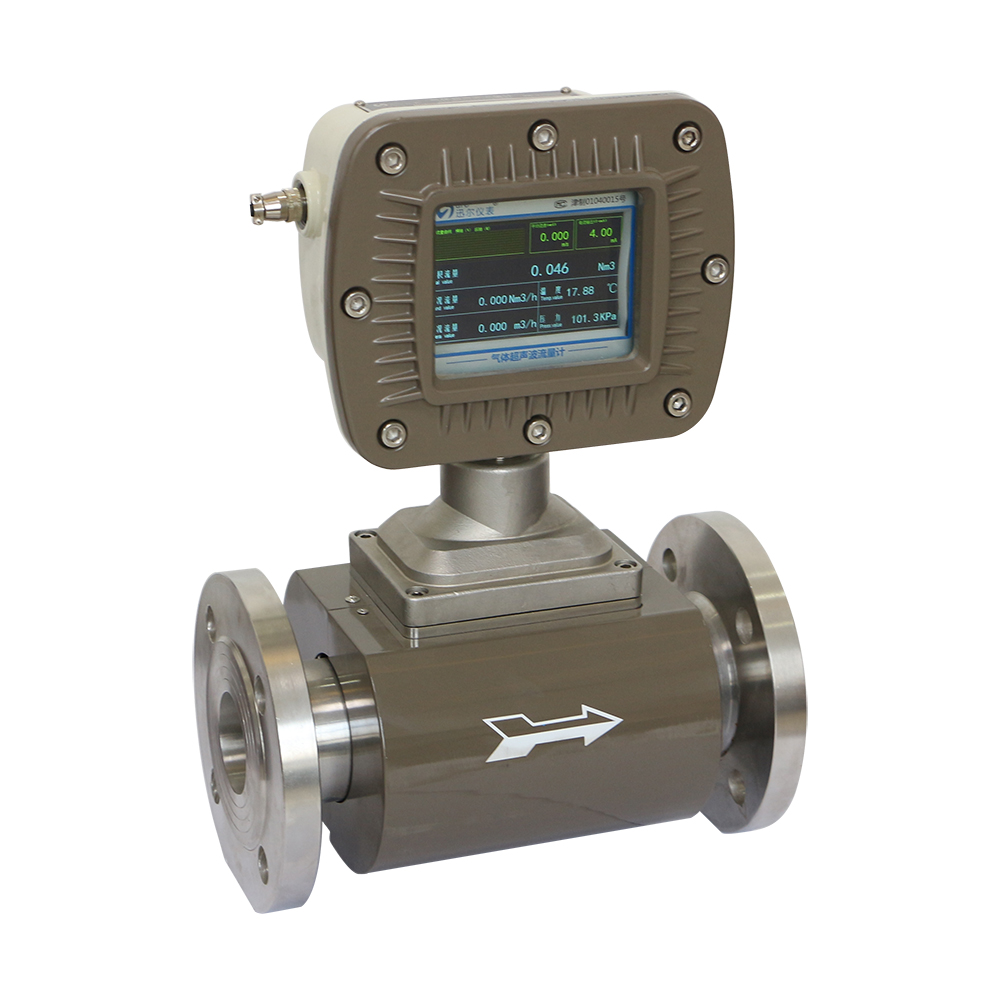

UMA型氣體超聲波流量計是一款對射式雙聲道流量計，具有準確度高、重復性好、無壓力損失、無需定期維護等特點，是氣體計量和城市燃氣貿易計量的理想儀表。該儀表集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子的自動補償，是石油、化工、電力、冶金、工業鍋爐等行業進行燃氣計量和城市天然氣、燃氣調壓站封閉管道中氣體的體積流量、總量及燃氣熱計量的理想檢測儀表。
產品概述
無壓力損失，量程比寬，無始動流量，可從零開始計量。
無任何可動部件，故障率少，壽命長。
耐污性強，長期使用精度不變，無需定期維護。
雙聲道測量，采用數字相關算法，精確度高，抗干擾性能強。
集流量、溫度、壓力測量與一體，可自動進行溫壓補償和壓縮因子修正運算。
儀表有脈沖信號輸出、4-20mA模擬信號輸出、RS485（MODBUS-RTU協議）通訊輸出；同時支持IC卡信號輸出，可與IC卡預付費系統配套使用，便于貿易結算。
4.5吋彩色液晶屏顯示，界面美觀，可同時顯示標況瞬時流量、工況瞬時流量、標況累積流量、介質溫度、介質壓力、輸出電流等參數。
具有實時數據存儲功能，可防止儀表突然掉電導致的數據丟失，在停電狀態下，內部數據可保存。
技術參數
|
儀表口徑 |
常規流量范圍 (m3/h) |
|
50 |
4 - 200 |
|
80 |
8 - 540 |
|
100 |
10 - 850 |
|
150 |
19 - 1900 |
|
200 |
34 - 3400 |
|
250 |
53 - 5300 |
|
300 |
76 - 7600 |
|
準確度等級 |
1.5級（1.0級需訂制） |
|
被測介質 |
無雜質、中低流速氣體 |
|
|
執行標準 |
用氣體超聲流量計測量天然氣流量 （GBT 18604-2014） |
|
|
檢定規程 |
超聲波流量計檢定規程（JJG1030-2007） |
|
|
儀表口徑 |
DN50-DN300 |
|
|
表體材質 |
304不銹鋼 |
|
|
連接方式 |
法蘭連接 |
|
|
法蘭標準 |
GB/T 9119-2010 |
|
|
常規耐壓等級 |
1.6MPa |
|
| 儀表規格 | 現場顯示型 | 遠傳顯示型 |
| 信號輸出 | 無 | 4～20mA |
| 供電電源 | 無或鋰電池 | +24VDC |
| 精度等級 | 1.5級 | |
| 顯示器 | 指針或液晶 | |
| 溫壓補償 | 無 | |
| 通訊接口 | 無 | |
| 測量管材質 | 不銹鋼，可選內襯PTFE | |
| 防爆等級 | 可選ExibIICT4 | |
| 防護等級 | IP65 | |
| 儀表通經 | DN15～DN150 | |
| 安裝方式 | 法蘭安裝 | |
| 介質溫度 | < 250℃ | |
| 環境溫度 | -30℃～60℃ | |
|
型號 |
UMA |
|
|
電源 |
DC24V |
< 3W |
|
防護等級 |
IP65 |
|
|
防爆等級 |
Exd II BT6 |
|
|
電氣接口 |
M20*1.5內螺紋 |
|
